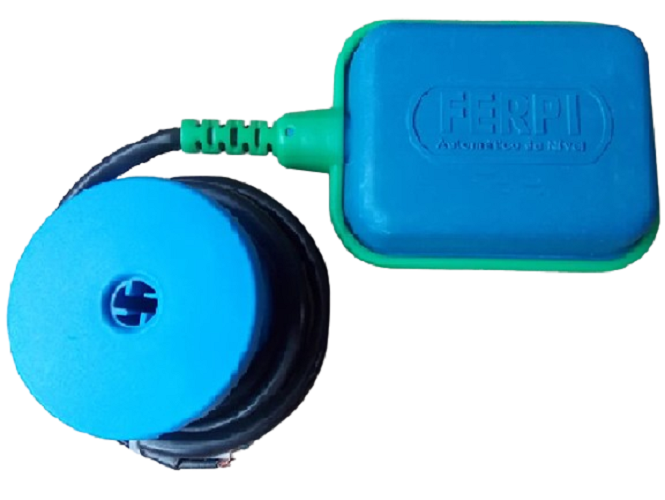

Chave boia reversível Inf/Sup 25 amperes

Código: 77725 Marca: FERPI

Consulte o preço

Desenvolvido com alta tecnologia para maior tranqüilidade, segurança e economia.
É totalmente isenta de mercúrio, sendo utilizado em diversas aplicações como: reservatório de água potável, efluentes, esgotos, alarmes ou automação de dispositivos elétricos como bombas, válvulas, etc. Fácil instalação e com dupla função, sendo superior ou inferior de acordo com a necessidade.

Instruções

Temperatura Máxima de operação : 0º a 60Cº
Acionamento: Micro Switch.
Sistema de Posicionamento: Contrapeso externo ajustável.
Contato reversível: permite o controle de nível superior ou inferior.

Cabo Flexível emborrachado: PP:3x1,00mm- 500v
Comprimento do Cabo: 1,5 m
Obs.: Tamanho do Cabo Sob Medida

Esquema de ligação

O automático de nível FERPI pode ser usado de duas formas, veja conforme ilustração abaixo:

Para Superior:

Utilizar os terminais Branco e Preto. Isolar o terminal azul

Para Inferior:

Utilizar os terminais Preto e Azul. Isolar o terminal Branco

Contrapeso:

Utilizar o cabo para regular a altura através do anel de borracha

Características Técnicas

TENSÃO: 127/250V - CORRENTE 25 AMP
POTÊNCIA MÁXIMA DO MOTOR:
ATÉ 2HP 127/220V

Para motores monofásicos acima de 2HP e motores trifásicos recomendamos ligação por intermédio de contactora ou chave similar.
Temperatura Máxima do Líquido: 60ºC
(independe de amperagem)

É importante que a emenda do cabo não fique exposta á umidade o que poderá ocasionar entrada de água no automático, inutilizando a peça e anulando a garantia. Evite fazer qualquer tipo de emendas no cabo. Mantenha uma margem de segurança na borda do tanque para evitar eventualmente transbordamento.
